明水供電所供電服務中心被動式建筑能耗與環境監測系統

瀏覽次數：作者：三水智能化

項目名稱：明水供電所供電服務中心被動式建筑能耗與環境監測系統

項目類型：建筑能耗與環境監測系統

項目單位：國網山東省電力公司濟南市章丘區供電公司

服務單位：山東三水智能化工程有限公司

項目簡介：

該項目位于章丘區明水街道辦事處王西村，北鄰龍泉大道，西鄰胡山大街

被動式超低能耗建筑是當前國家重點研究和推行的新型近零能耗建筑，本系統通過對建筑能耗、環境、舒適度等指標的監測與分析，了解被動式超低能耗建筑客觀的運行數據，并給出科學的能效水平評價。通過本系統能夠充分了解并掌握被動式超低能耗建筑相對于常規建筑的節能效果和推廣價值，為建筑領域先進技術的推廣和發展奠定了良好的基礎，也為推動建筑領域相關節能技術的發展提供了有力的技術依據。

三水公司為其提供的解決方案是能耗與環境監測系統，可以實時在線監測建筑內用能情況，并進行智能化的能耗數據分析，形成具備科學依據的數據報告，并且能夠?qū)ㄖ?nèi)外部環境進行實時監測。

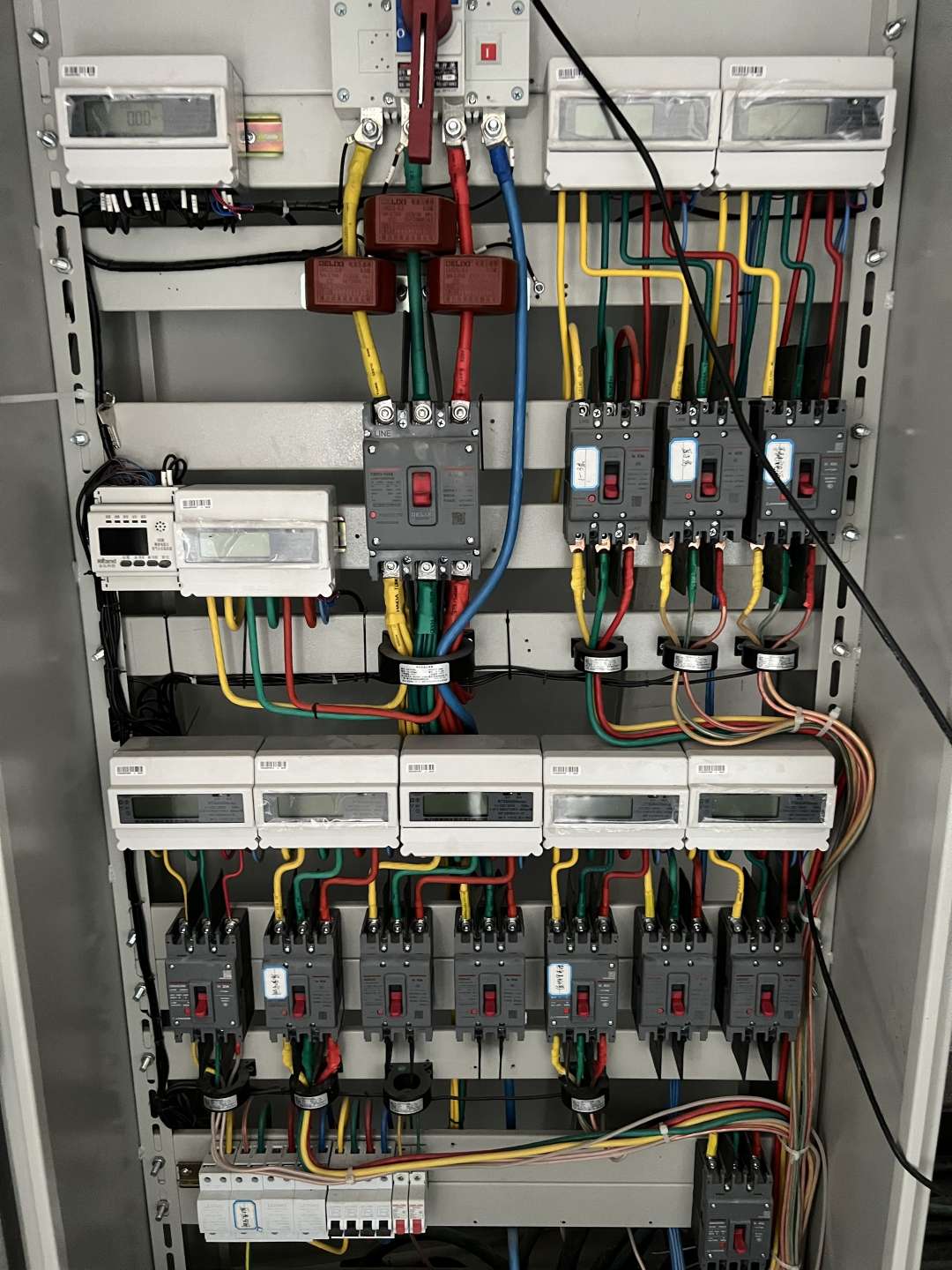

本項目電計量設備采用壁掛式智能電表，采用掛裝方式安裝在現有強電配電箱內。

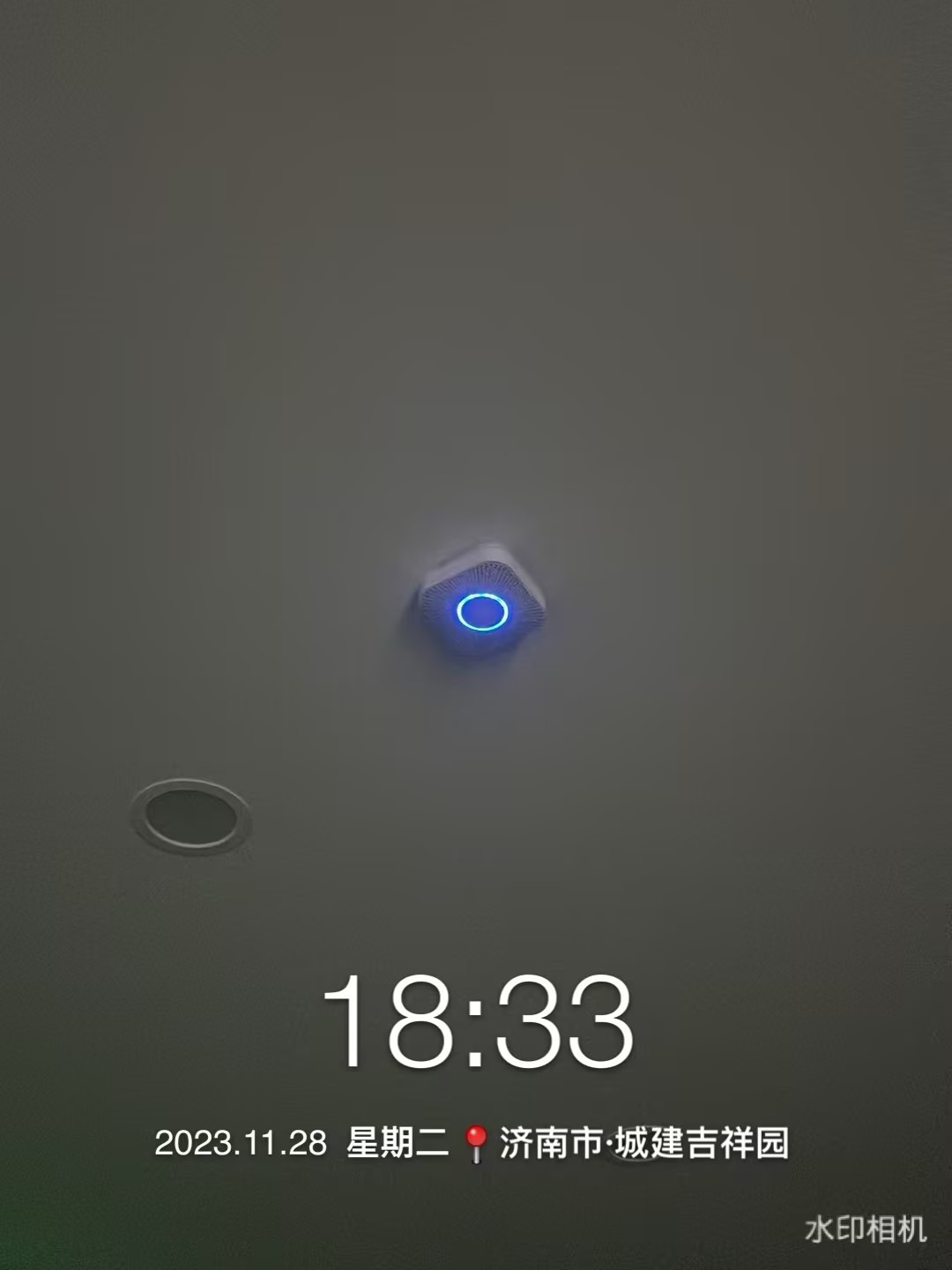

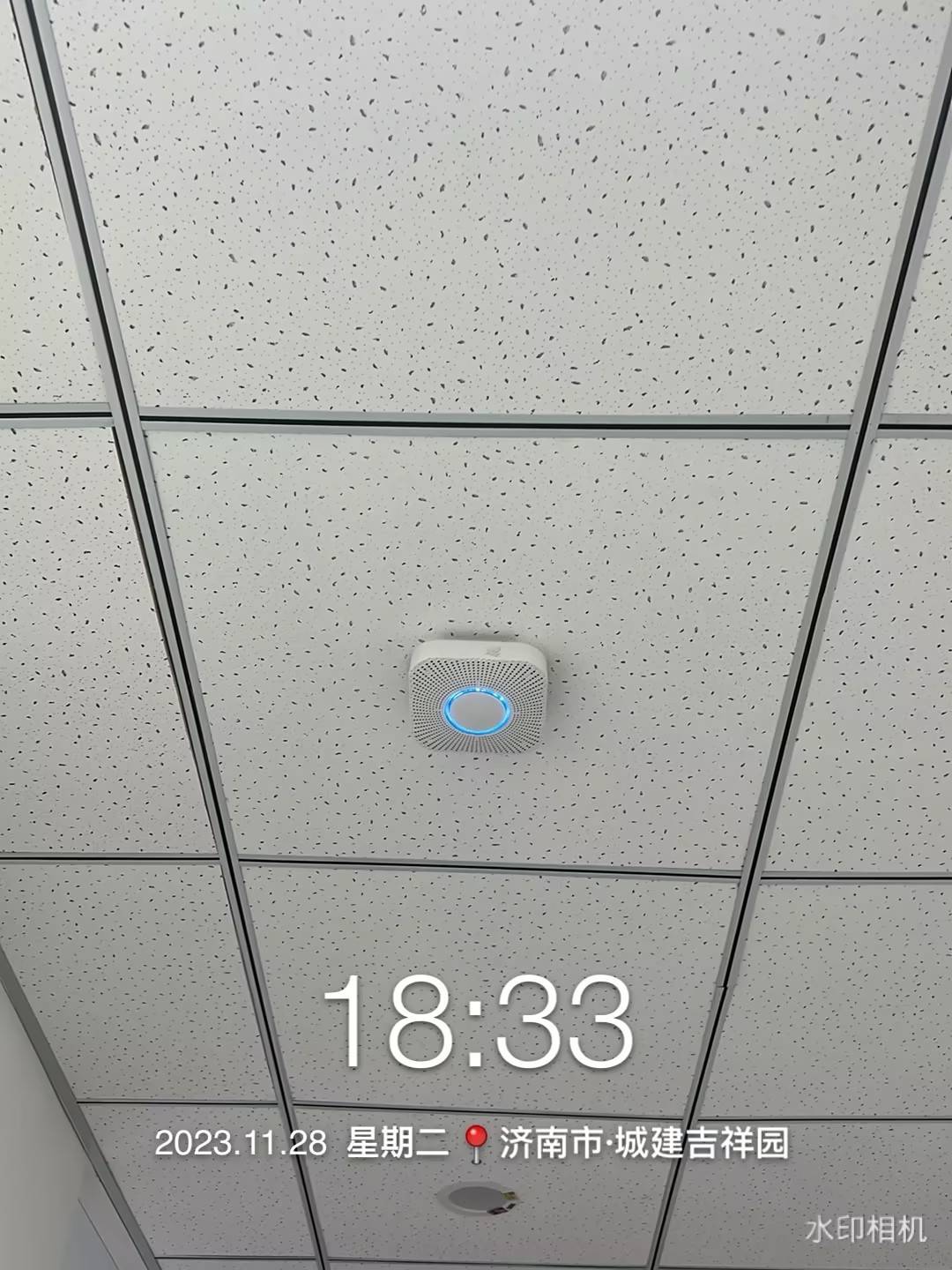

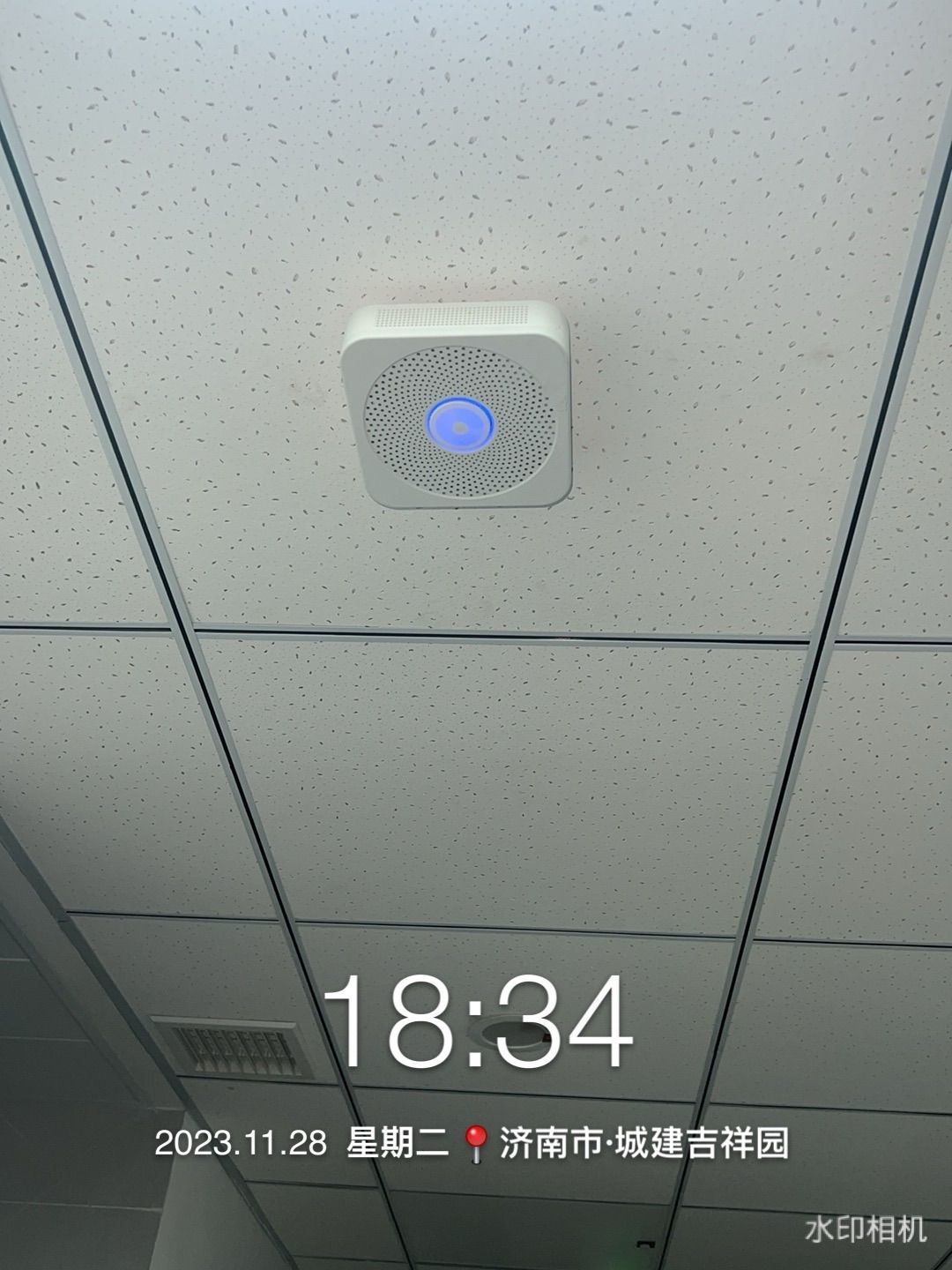

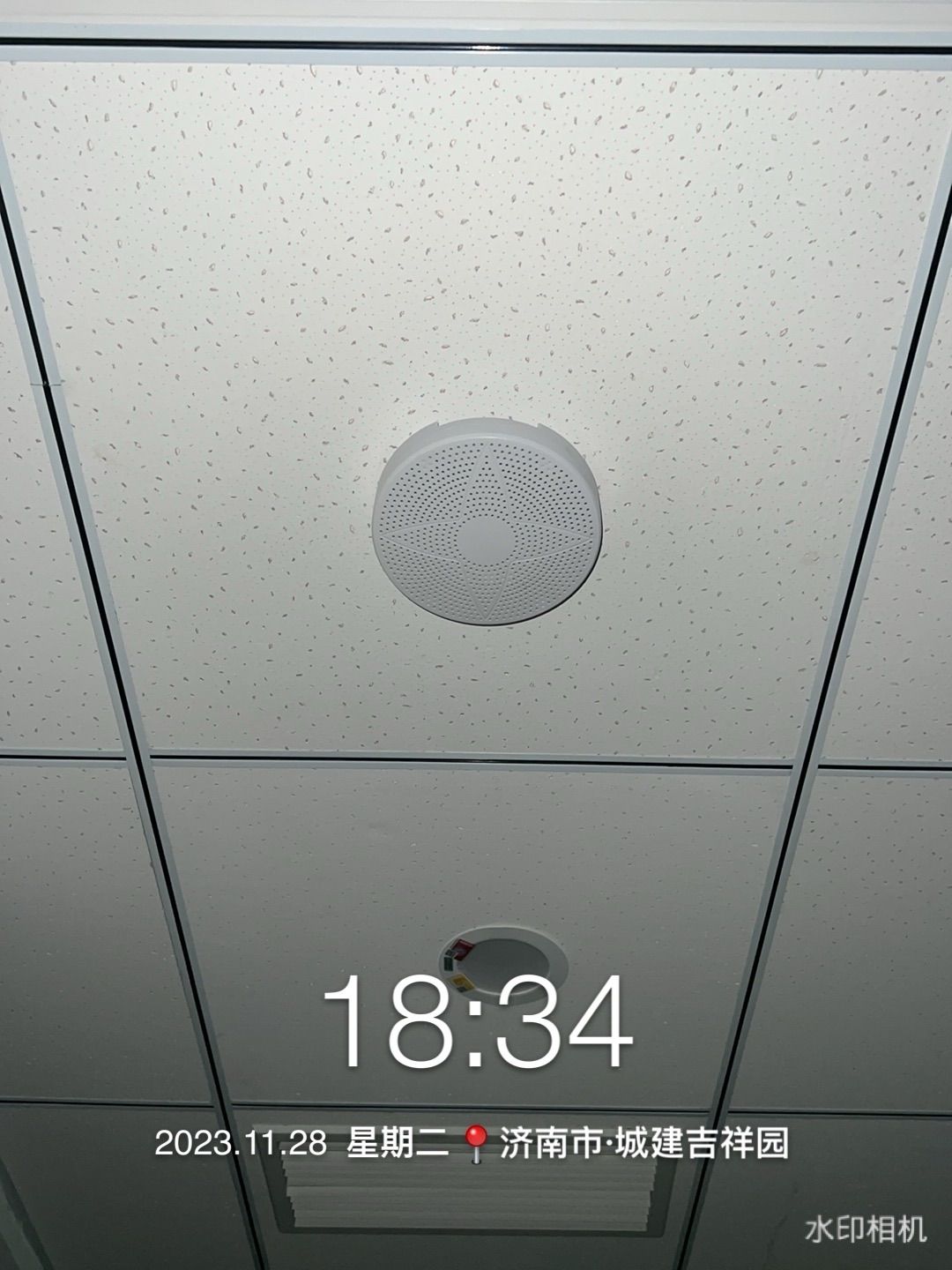

室內環境監測儀在典型功能房間安裝一臺，采用外掛式安裝，距離樓地面1.3m。

各計量表具采用有線傳輸模式連接，通過RS485方式實現與數據采集器的通訊，實現數據采集與傳輸。

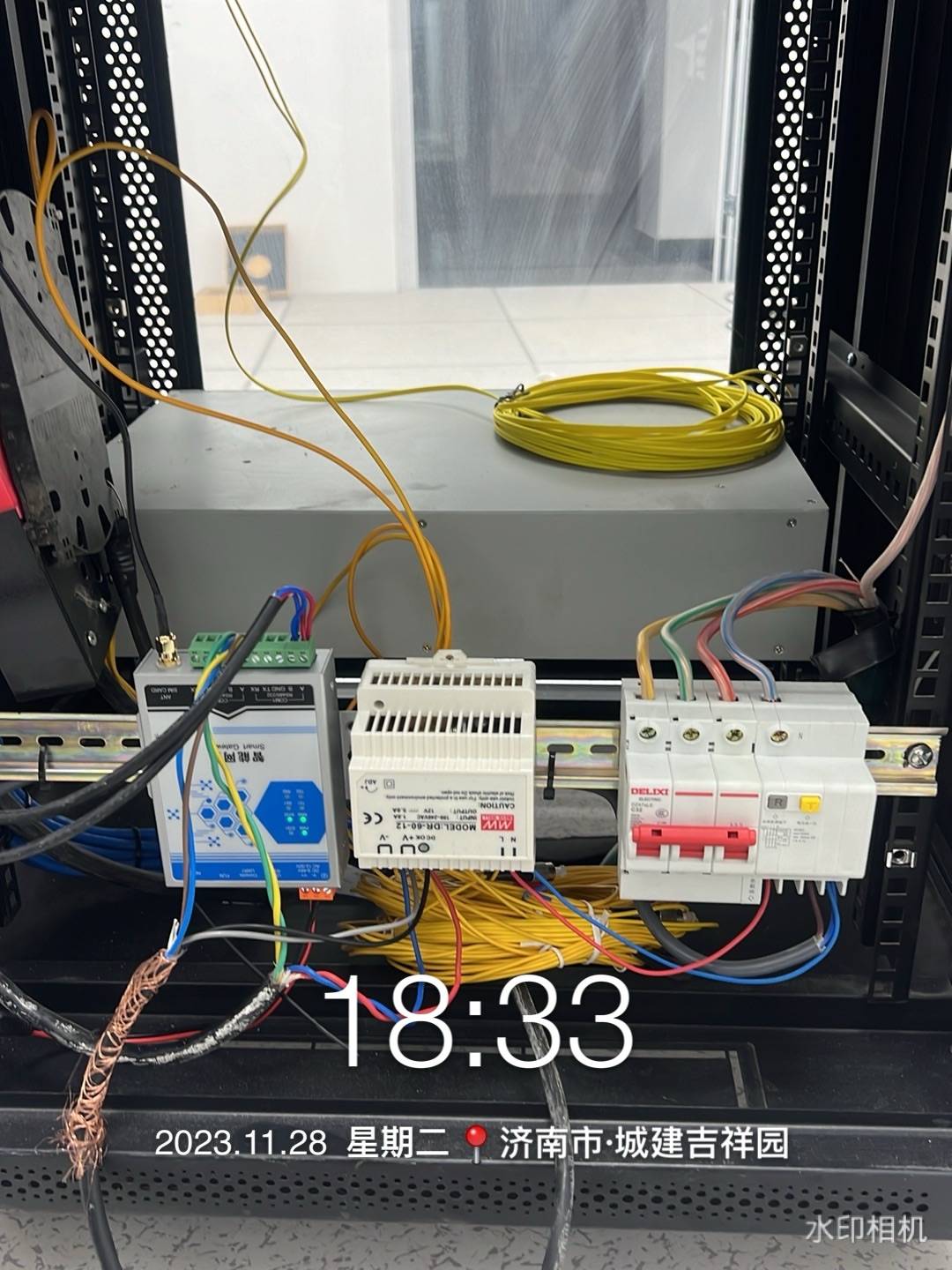

數據采集器與監測中心工作站安裝在二層弱電辦公室，數據采集器連接無線傳輸模塊中心節點，實現與各計量表具的數據傳輸。

痛點調研

經前期調研之后得出，該建筑能耗數據收集比較困難，建筑的能耗數據龐大且分散，涉及多個子系統和設備，如供暖、通風、照明等;此外，數據采集困難、精度低下以及數據缺失問題使得監測和分析變得復雜，難以準確評估能源消耗情況。

用戶訴求是采用智能化的建筑能耗監測系統，該系統應具備高效準確的數據采集與分析能力、實時監測與預警機制、直觀的可視化與報表功能，以及良好的系統集成能力，從而實現大型建筑的高效能源管理和優化。
